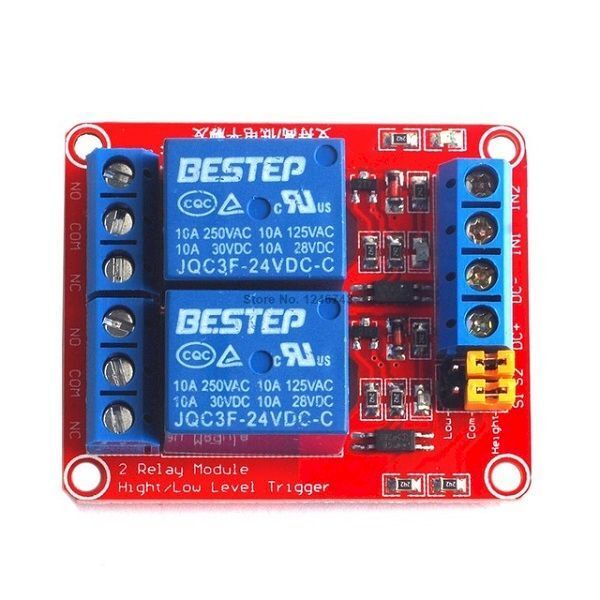

MẠCH ĐỆM RELAY 2 KÊNH 24V 10A

Thông số kỹ thuật:

• Điện áp nuối mạch: 24VDC
• Dòng điện tiêu thụ: 200mA
• Tính hiệu kích: High (24VDC) hoặc Low (0VDC) chọn bằng Jumper.
• Relay trên mạch:
  • Nguồn nuôi: 24V
  • Tiếp điểm đóng ngắt max: 250VAC-10A hoặc 30VDC-10A

 MẠCH ĐỆM RELAY 2 KÊNH 24V 10A cách ly quang sử dụng nguồn nuôi 24VDC.

Đầu vào gồm 2 chân cấp nguồn DC+ (24V), DC- (0V); 2 chân điều khiển IN1 và IN2, chúng ta có thể chọn mức điều khiển mức cao (H: 24V) hoặc mức thấp (L: 0V) bằng 2 jump S1 và S2.

Đầu ra gồm 2 cặp tiếp điểm thưởng hở NO, 2 cặp tiếp điểm thường đóng NC, 2 chân chung COM.

Đầu ra tách biệt về điện với đầu vào, nên có thể điều khiển đa dạng các cấp điện áp khác nhau một cách an toàn nhất cho người dùng. Đây là ưu điểm nổi bật của mạch đệm relay 24v trong các ứng dụng điều khiển thiết bị trong môi trường ẩm ướt như: điều khiển thiết bị ở phòng tắm, phòng xong hơi…..
