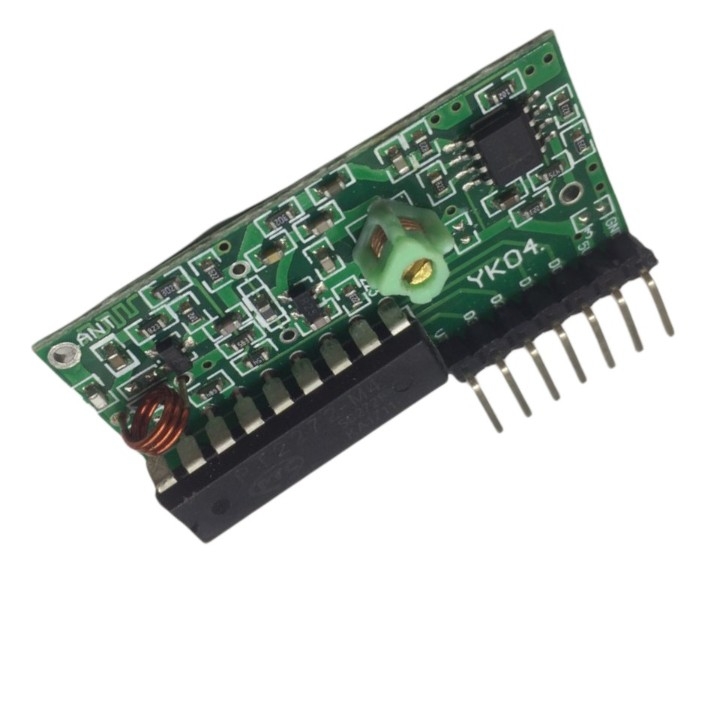

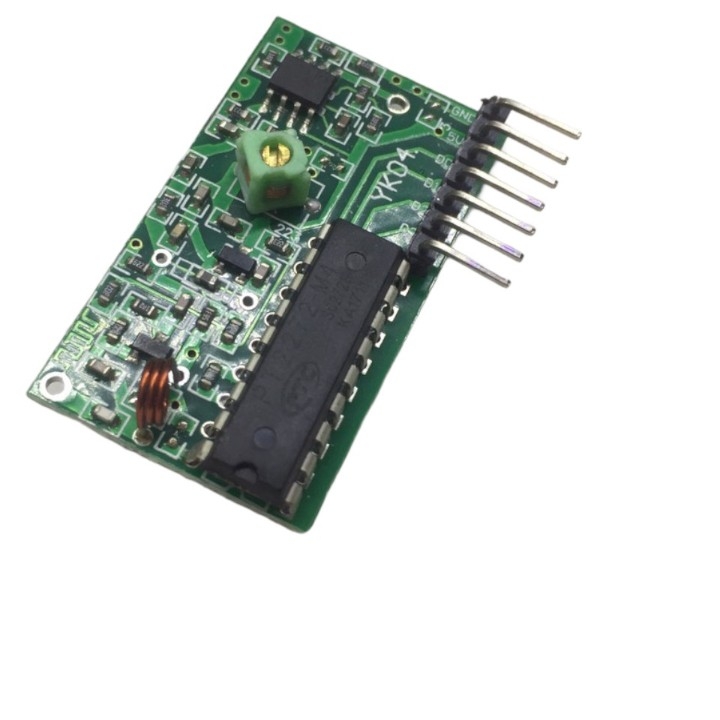

Mạch thu phát RF có IC PT2272-M4 315Mhz là mạch thay đổi trạng thái 4 bit không nhớ, điều khiển thông qua sóng RF 315Mhz.

Thông số kỹ thuật:

• Điện áp hoạt động: 5VDC.
• Tần số hoạt động: 315Mhz.
• Dòng điện tiêu thụ khi ở trạng nghỉ: 4.5mA.
• Độ nhạy: -105dB.
• IC giải mã: PT2272-M4.
• Kích thước: 41 x 23 x 7mm.
• Anten mắc thêm: dài 23cm, đơn lõi, có thể cuộn tròn.

Sơ đồ chân:

• VT: Chân trạng thái, có tín hiệu sóng sẽ kích lên mức 1.
• D3: Chân Data out 3
• D2: Chân Data out 2
• D1: Chân Data out 1
• D0: Chân Data out 0
• 5V: Chân cấp nguồn 5V
• GND: Chân Mass, cấp nguồn 0V

Ngoài ra còn có 1 lỗ ký hiệu ANT là chân nối anten ngoài

Để sử dụng hiệu quả hơn nên dùng tay cầm RF 315Mhz 3000m theo thông số nhà sản xuất Tại đây
