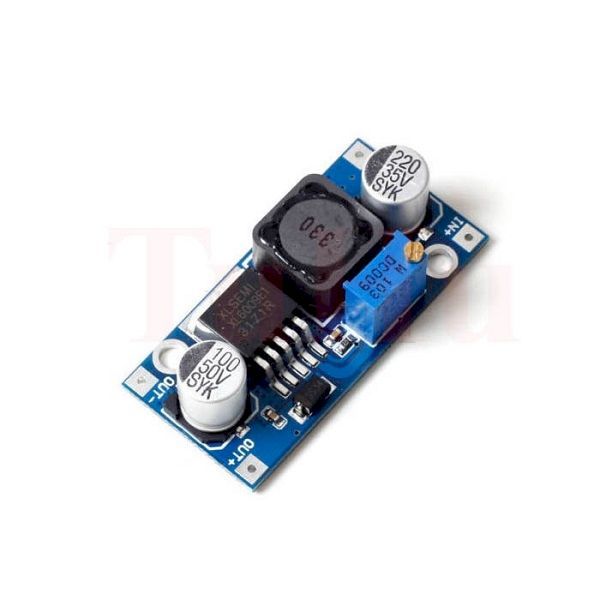

Module nguồn DC-DC tăng áp, XL6009 (4A) (in 3-32V out 5V-35V)
Thông số kĩ thuật:
– Mạch Boost DC To DC ( Mạch Nâng Áp ).
– IC: XL 6009.
– Điện Áp Vào: 3 – 32V DC.
– Điện áp Ra: 5 – 35V DC (phải được thiết lập để đảm bảo điện áp đầu ra là cao hơn so với điện áp đầu vào)
-Điện áp Ra nên nhỏ hơn 35V
– Dòng Out : Max 4A ( Hoạt động ổn định ở 2,5A ).
– Tần Số: 400KHz.
– Điều chỉnh điện áp ra bằng biến trở.

– Kích thước: L * W * H 4.3cm * 3.0cm * 1.2cm
– Điện áp đầu vào < Điện áp ra khoảng 2v module hoạt động ổn định.
– Công suất vào bằng công suất ra nên lưu ý khi tính công suất.
* Ví Dụ: Bạn cần sử dụng đầu ra là 12v 2A, có điện áp vào là 5v Vậy dòng váo tối thiểu sẽ là:
Iin= 12*2/5=4.8A.
